Подключение УЗО в Саранске

УЗО сравнивает ток, уходящий к нагрузке, с током, который возвращается обратно, и отключает цепь при опасной разнице. Подключение УЗО выполняют по схеме щита с раздельным ведением фазного и нулевого проводников защищаемой группы. Номинал и ток утечки выбирают под назначение линии, а после монтажа устройство проверяют кнопкой TEST и предусмотренными измерениями.

УЗО не заменяет автоматический выключатель: оно реагирует на утечку, а не на перегрузку. Если перепутать назначение аппаратов, защита будет выглядеть «почти собранной», но работать неправильно.

Сама работа начинается с проверки щита, числа фаз, наличия рабочего нуля и того, как распределены линии потребителей. Для одной квартиры это может быть общий вариант на несколько цепей, для дома — отдельные устройства на освещение, розетки, стиральную машину или другие группы. Чем больше отходящих линий и чем сложнее ввод, тем внимательнее приходится собирать схему, чтобы не получить лишние срабатывания и путаницу в проводниках.

Самая частая проблема в таком узле — смешение нулевых проводников после аппарата. Если ноль одной группы случайно уходит в общую шину или пересекается с другой линией, защита начинает отключать цепь без понятной причины. То же происходит, когда на вводе уже есть несколько контуров, а их не развели по отдельным клеммам и не проверили, где заканчивается одна ветка и начинается другая.

Отдельно смотрят на номинальный ток и соответствие аппарата нагрузке. Слишком слабый номинал даёт ложные отключения, а завышенный уже не помогает в нужный момент. В трёхфазной схеме добавляется проверка по фазам и общей логике распределения: здесь ошибка в одном проводе может затронуть сразу несколько линий, особенно если щит собран без понятной маркировки и без проверки вводного кабеля.

Перед монтажом полезно заранее понять, где именно будет стоять устройство: на вводе, в составе общей защиты или на отдельных цепях. Ещё до подключения смотрят состояние счётчика, шины, клемм и кабеля, потому что старый щит часто требует не одной операции, а небольшой доработки. На цену работ обычно влияют тип объекта, количество линий, сложность схемы и то, нужно ли разделять несколько групп потребителей.

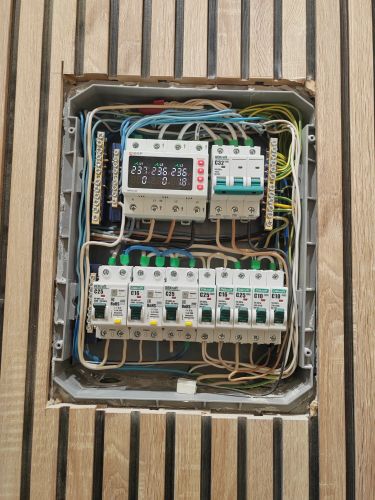

Нулевые проводники разных УЗО не объединяют после устройств: такая ошибка вызывает некорректные срабатывания. В щите линии маркируют, а соединения выполняют с учетом сечения и типа проводников.

После сборки проверяют кнопку теста, отключение при утечке и поведение остальных линий под нагрузкой. результат работ — когда устройство срабатывает только по делу, не выбивает соседние цепи и не даёт перегрева на клеммах. Если при проверке всё выглядит ровно, а в щите нет следов подгорания и спутанных нулей, схема собрана без грубых ошибок.
